Con un manejo de hasta 1,000 cables por hora, nuestra solución de crimpado multifuncional admite procesos como configuraciones de corte y crimpado, como configuraciones de uno a dos, uno a tres y uno a cuatro cables. Las configuraciones personalizadas están disponibles para cumplir con los requisitos específicos del cliente. Diseñado para cables de 18 AWG a 26 AWG, es compatible con una variedad de tipos de cables, incluidos cables de PVC, silicona, recubiertos de teflón y libres de halógenos. Su versatilidad y facilidad de reconfiguración lo hacen adecuado para amplia gama de escenarios de producción.

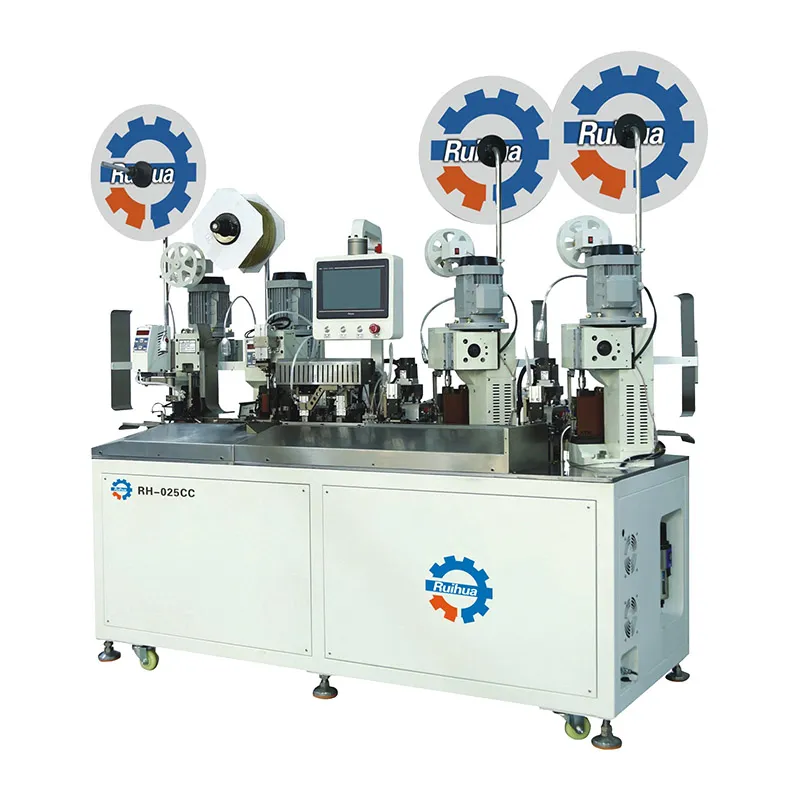

| General | Modelo | RH-025CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1950×770×1600mm | |
| Peso | Aprox. 600kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 30A | |
| Potencia | 7.5kW | |
| Preisón de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.2×2.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 1000 cables/h a 850mm de longitud (dependiendo de la longitud del cable) |

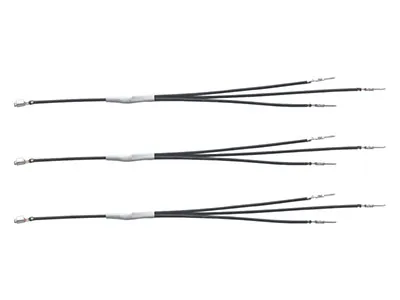

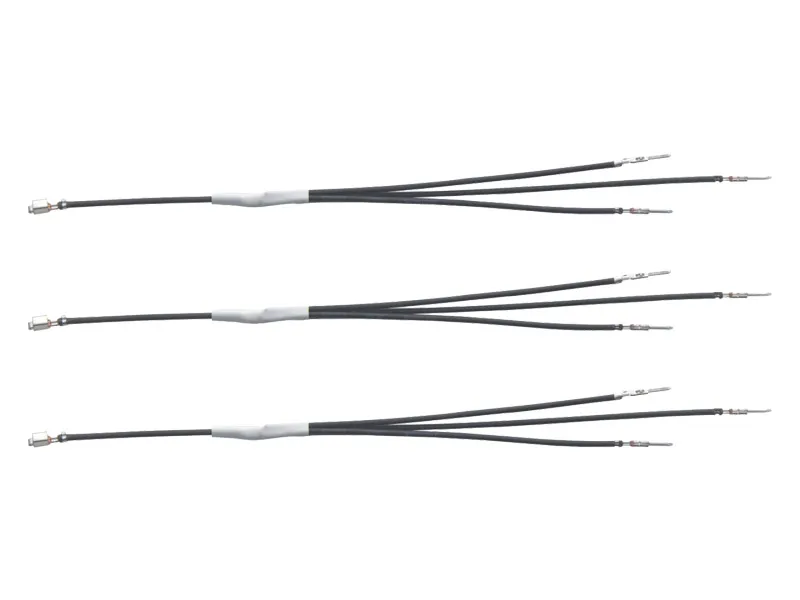

| Procesamiento de alambre | Corte de alambre, crimpado combinado de varios cables (1 a 2), crimpado combinado de varios cables (1 a 3), crimpado combinado de varios cables (1 a 4), se puede personalizar. | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 450-1300mm (personalizable) |
| Longitud de pelado | Delantero: 1mm-12mm, Trasero: 1mm-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG26#-AWG18#) |
Su compensación de alimentación de alambre basada en codificador garantiza un pelado y una alimentación precisos, manteniendo resultados consistentes en diferentes longitudes de alambre.
Equipado con un sistema integrado de monitoreo de errores para mostrar alertas en tiempo real en una pantalla táctil, lo que simplifica la detección de fallas y minimiza el tiempo de inactividad de la producción.
El procesamiento eficiente del alambre es crucial para la fabricación moderna de alambre, especialmente cuando se manejan dos alambres que deben crimparse simultáneamente. Nuestra solución de crimpado de terminales de tres lados admite operaciones de crimpado de un extremo, dos extremos y múltiples terminales, y se adapta a calibres de cable de 18 AWG a 24 AWG. Compatible con cables de PVC, silicona, teflón y libres de halógenos, proporciona una opción versátil y confiable para diversas aplicaciones.
