Al producir mazos o arneses de cables de alta calidad para aplicaciones complejas, es necesario utilizar equipos de procesamiento de cables capaces de manejar múltiples tareas de manera eficiente. Diseñada para procesar hasta ocho alambres a la vez, esta solución de fabricación de alambres admite operaciones de corte, pelado, estañado y crimpado, incluido el pelado de una y dos caras, la mitad del pelado y combinaciones como el estañado de un extremo y el crimpado del otro. Su versatilidad lo hace adecuado para cables electrónicos y cables de un solo conductor, satisfaciendo una amplia gama de necesidades de fabricación.

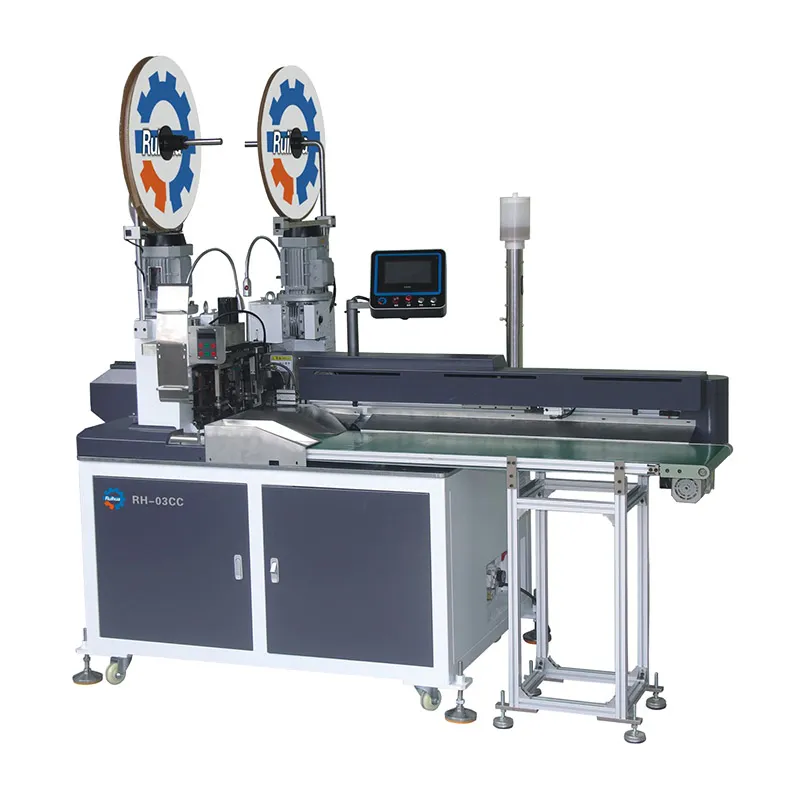

| General | Modelo | RH-03CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2000×1000×1550mm | |
| Peso | Aprox. 520kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | Aprox. 8000 cables/h (dependiendo de la longitud del cable) |

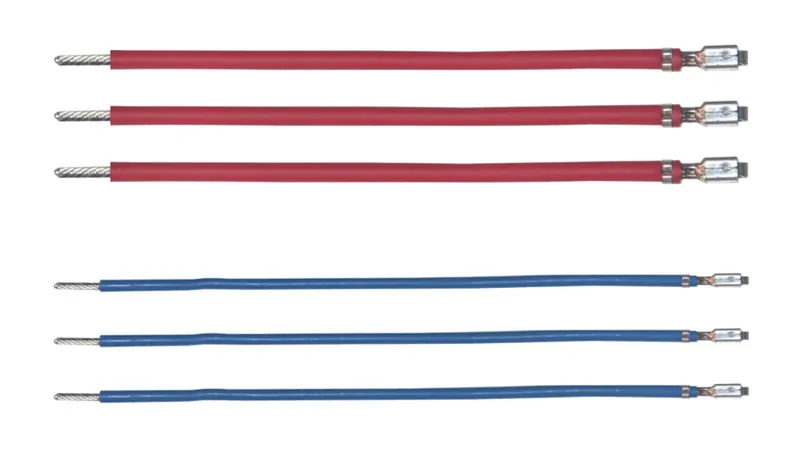

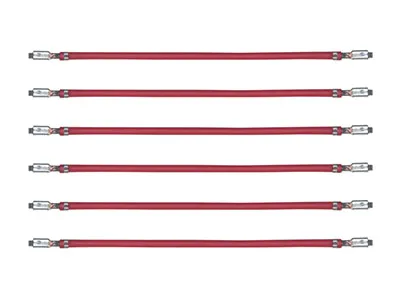

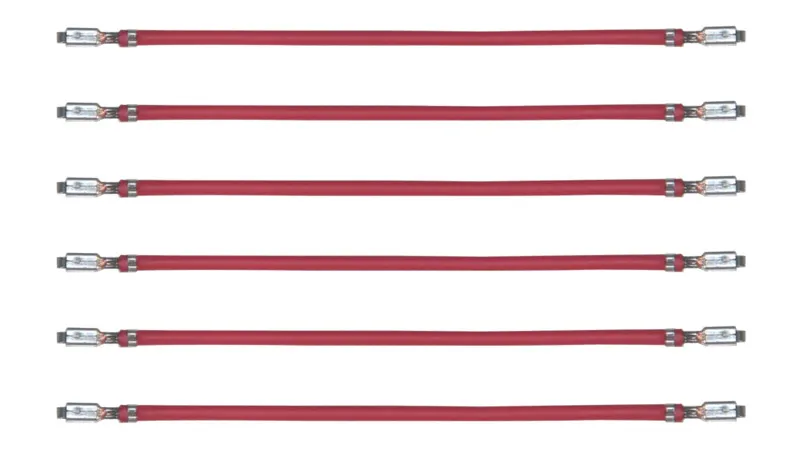

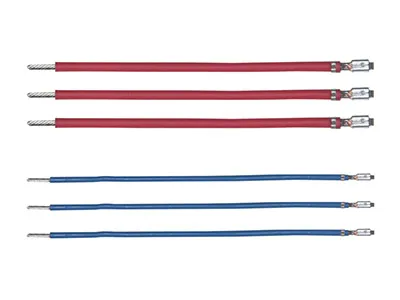

| Procesamiento de alambre | Corte de alambre, pelado completo de una cara, pelado completo de dos caras, medio pelado de dos caras, crimpado de un lado, crimpado de dos caras, crimpado de un lado + estañado de un lado, medio pelado de un lado + estañado de un lado | |
| Sistema de control | Control PLC, servomotor | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil, con servocontrol completo. | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 35-1000mm (personalizable) |
| Longitud de pelado | Delantero: 1-7mm, Trasero: 1-9mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG16#) | |
| Número máx. de pines | 8 pines |
La interfaz de pantalla táctil permite a los usuarios ajustar los parámetros clave, incluida la longitud de alimentación del alambre, la longitud de corte, la longitud de pelado, la profundidad del aislamiento, el posicionamiento de los terminales y la configuración del estañado. Este sistema de control inteligente simplifica la configuración y garantiza un funcionamiento eficiente.
Un mecanismo de movimiento lineal de doble tornillo proporciona un crimpado preciso de terminales y resultados de pelado consistentes, lo que garantiza un rendimiento confiable para cada cable procesado.
El sistema de sujeción robótico mantiene longitudes de cable estables y una alineación precisa durante el procesamiento, minimizando los errores y mejorando la calidad de la producción.
Un sistema integrado de monitoreo de errores muestra alertas en tiempo real en una pantalla táctil fácil de usar, lo que permite una rápida resolución de problemas y reduce el tiempo de inactividad para mantener la producción funcionando sin problemas.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
