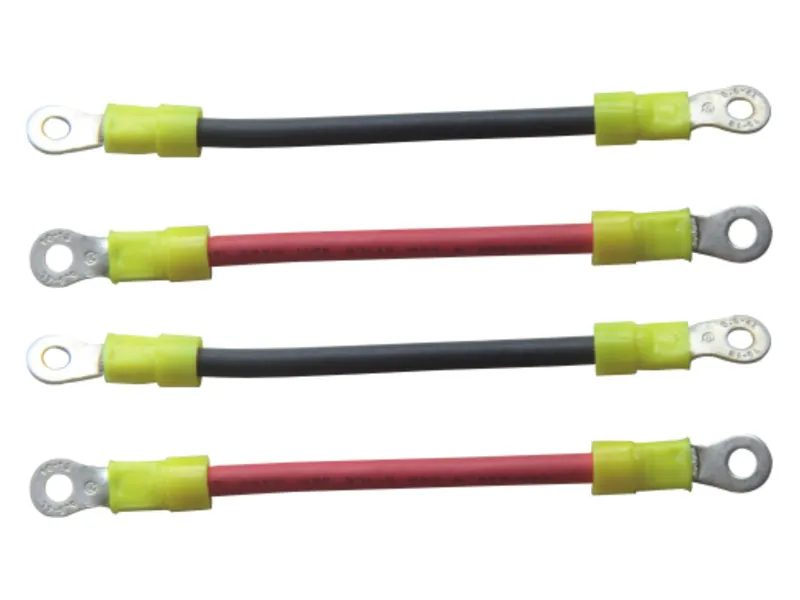

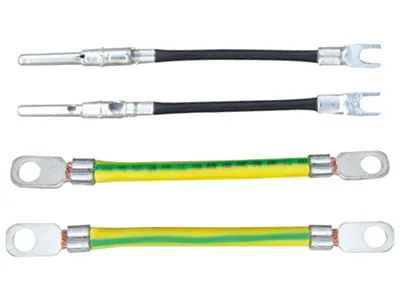

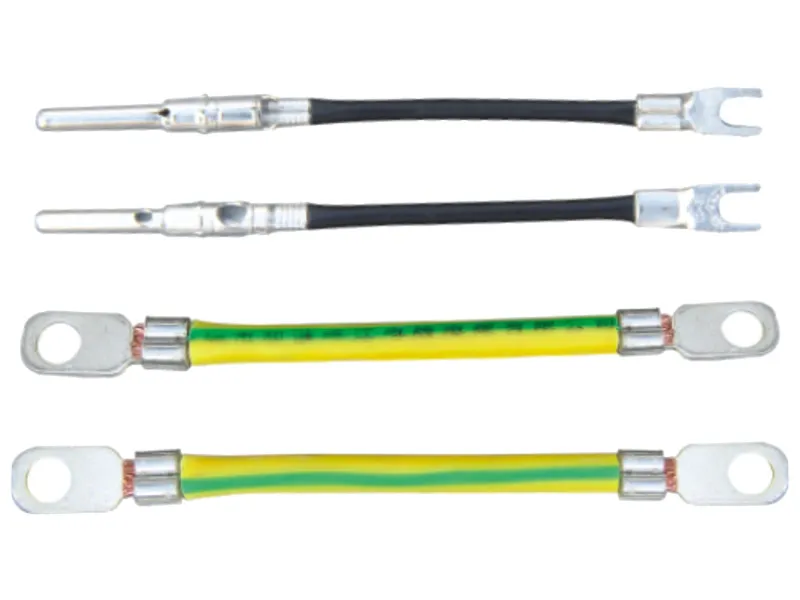

Nuestras máquinas crimpadoras de terminales prensadas en frío de dos lados están diseñadas para cortar, pelar y crimpar cables de gran diámetro. Admite configuraciones de extremo único y doble y es compatible con cables de conexión a tierra fotovoltaicos, terminales circulares preaislados para vehículos recreativos, terminales en forma de Y y cables de baterías automotrices. Estas máquinas de terminación de cables son capaces de manejar terminales sueltos y precargados, lo que las convierte en una opción versátil para entornos de producción exigentes.

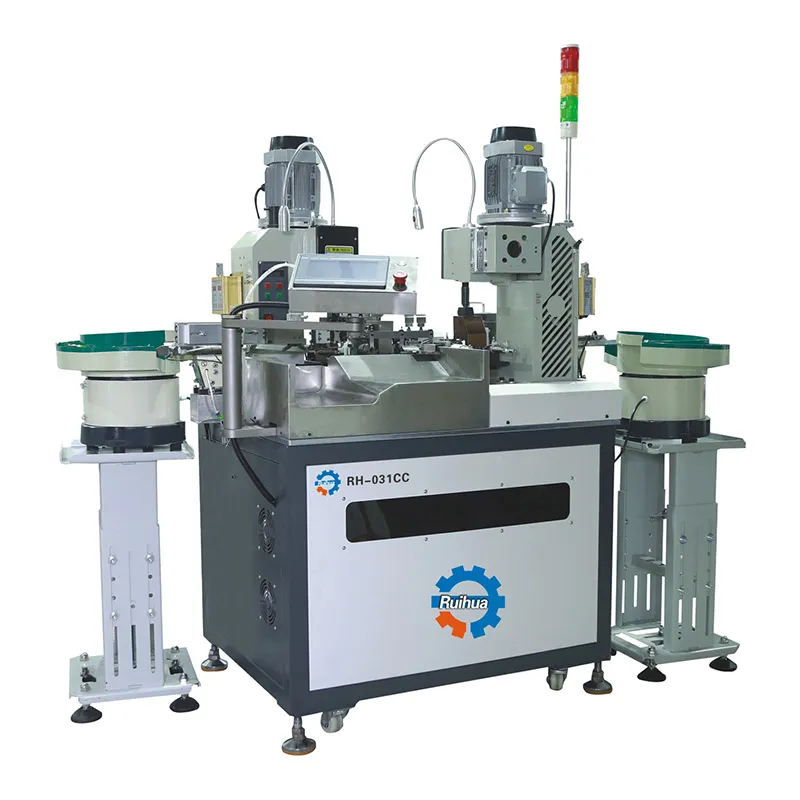

| General | Modelo | RH-031CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1200×800×1500mm | |
| Peso | 400kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 10A | |
| Potencia | 3kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1.5×1.5m | |
| Fuerza de crimpado | 3T | |
| Funciones | Capacidad de crimpado | 2200 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado + pelado de un lado | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 80mm-690mm |
| Longitud de pelado | Delantero: 1mm-15mm, Trasero: 1mm-15mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón, cable aislado de silicona (AWG22#-AWG10#) |
Equipado con un servomotor para garantizar un posicionamiento preciso, un funcionamiento rápido y una precisión constante, lo que proporciona resultados fiables para el procesamiento de cables de gran diámetro.
El sistema de alimentación por vibración automatiza la entrega de terminales sueltos, reduciendo los costos de mano de obra y optimizando la eficiencia.
Admite terminales sueltos y terminales precargados, lo que proporciona flexibilidad para diversos requisitos de producción.
La detección de fallos en tiempo real con alertas mostradas en una pantalla táctil simplifica la resolución de problemas y mantiene un funcionamiento ininterrumpido.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
