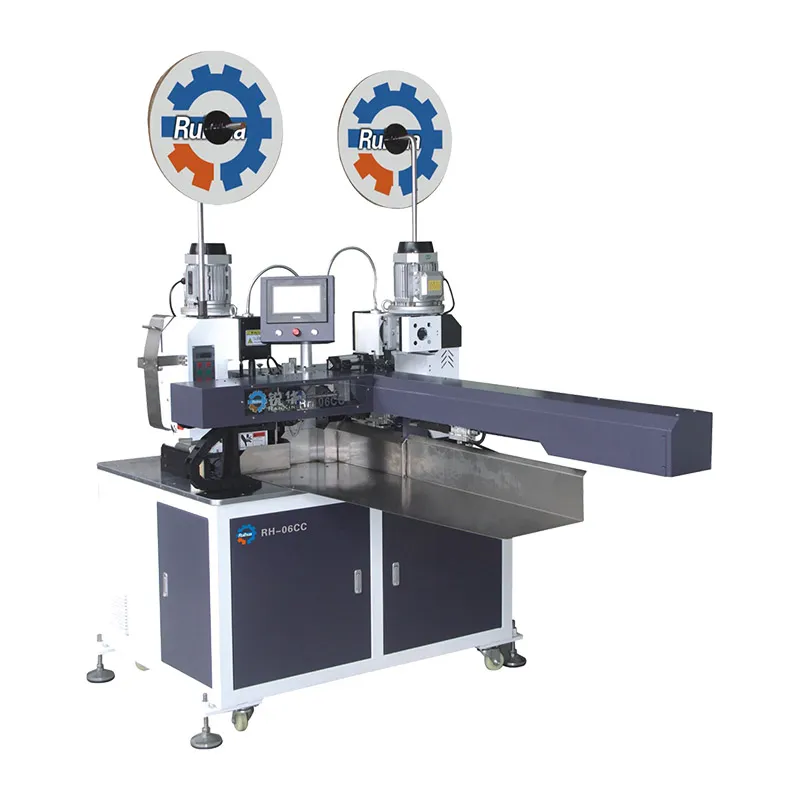

Este sistema de crimpado está diseñado para el crimpado de terminales de dos lados de cables planos y alambres individuales sin necesidad de componentes adicionales, solo se requieren ajustes menores. Su funcionalidad versátil reduce los costos de inversión al tiempo que mejora la eficiencia de la producción.
| General | Modelo | RH-06CC |
|---|---|---|
| Dimensiones (L×An×Al) | 2200×1400×1550mm | |
| Peso | Aprox. 580kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 2×3m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 22000 crimpados/h para cable plano de 20 pines, 13000 crimpados/h para cable eléctrico de 8 pines (dependiendo del tipo de cable) |
| Procesamiento de alambre | Lado A y Lado B alternados crimpado / crimpado delantero y trasero, pelado completo o medio pelado tanto en el lado A como en el lado B | |

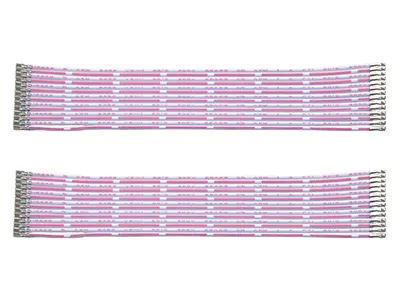

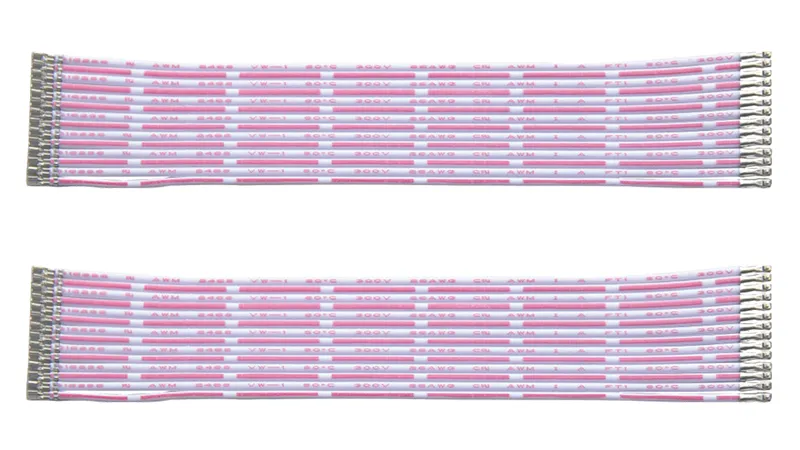

| Crimpado de cable plano 2-20P, procesamiento simultáneo de cinco cables planos 2P, procesamiento simultáneo de ocho cables eléctricos | ||

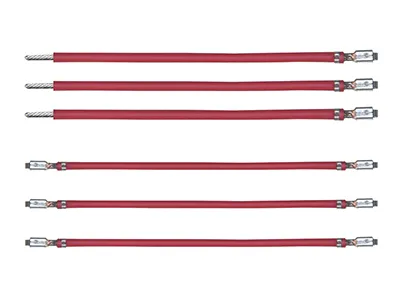

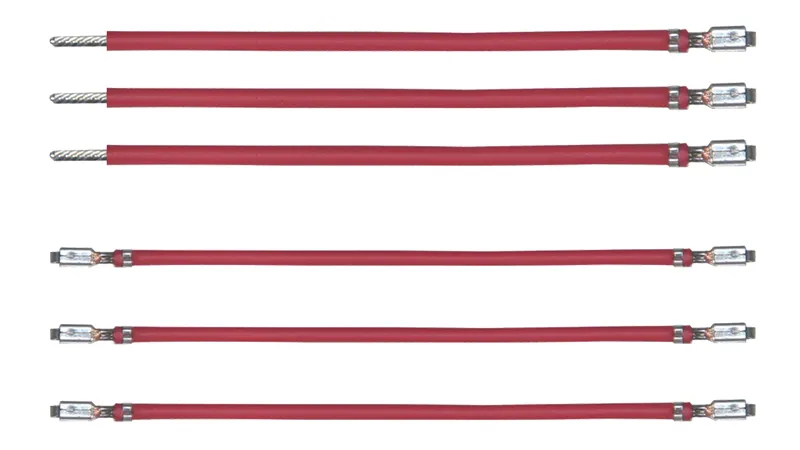

| Crimpado de un lado, crimpado de dos lados, crimpado alternativo del lado A y el lado B, crimpado delantero y trasero del lado A y del lado B | ||
| Sistema de control | Control PLC, servomotor | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación del alambre, la separación de la longitud, el corte y el pelado se controlan a través de la pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 45-1200mm (personalizable) |
| Longitud de pelado | Delantero: 1-6mm Trasero: 1-10mm | |
| Tipo de alambre y cable | Alambre eléctrico, cable plano (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG18#) | |
| Max. ancho de alambre | 30mm | |
| Max. pines de cable plano | 20pin |
Interfaz de pantalla táctil fácil de usar para ajustar parámetros como la longitud total del cable, la longitud de corte, la longitud de pelado, la profundidad del aislamiento y la posición de crimpado. Su operación simple permite que un operador maneje múltiples máquinas crimpadoras de manera eficiente.
Compatible con varios tipos de terminales, incluidos los terminales continuos PH, XH, ZH, SCM, SM, VH y Dupont, lo que lo hace adecuado para diversas necesidades de producción de cables.
Estabilidad excepcional con un diseño de eje excéntrico para una presión terminal equilibrada, lo que garantiza engarzados limpios y de alta calidad. La estructura accionada por levas garantiza un control de movimiento preciso y rápido.
Las opciones alternas de crimpado del lado A y del lado B y crimpado delantero y trasero están disponibles para una mayor flexibilidad.
Equipado con un sistema de sujeción robotizado para garantizar longitudes de cable consistentes y una alineación precisa durante todo el proceso.
Sistema integrado de detección de errores con alertas en tiempo real que se muestran en una pantalla táctil, lo que permite una resolución de problemas rápida y sencilla.
