El procesamiento de alambre de alta precisión requiere equipos eficientes que puedan manejar múltiples tareas sin problemas. Diseñada para alambres finos, nuestra maquinaria de crimpado de dos lados integra la alimentación automática de alambre, enderezamiento, corte, pelado y crimpado de terminales en un proceso cohesivo. Estas máquinas de terminación de cables proporcionan un control preciso de cada paso, incluida la profundidad de corte, la longitud de pelado, la colocación del aislamiento y la profundidad de crimpado de terminales, lo que garantiza resultados confiables y consistentes para aplicaciones exigentes.

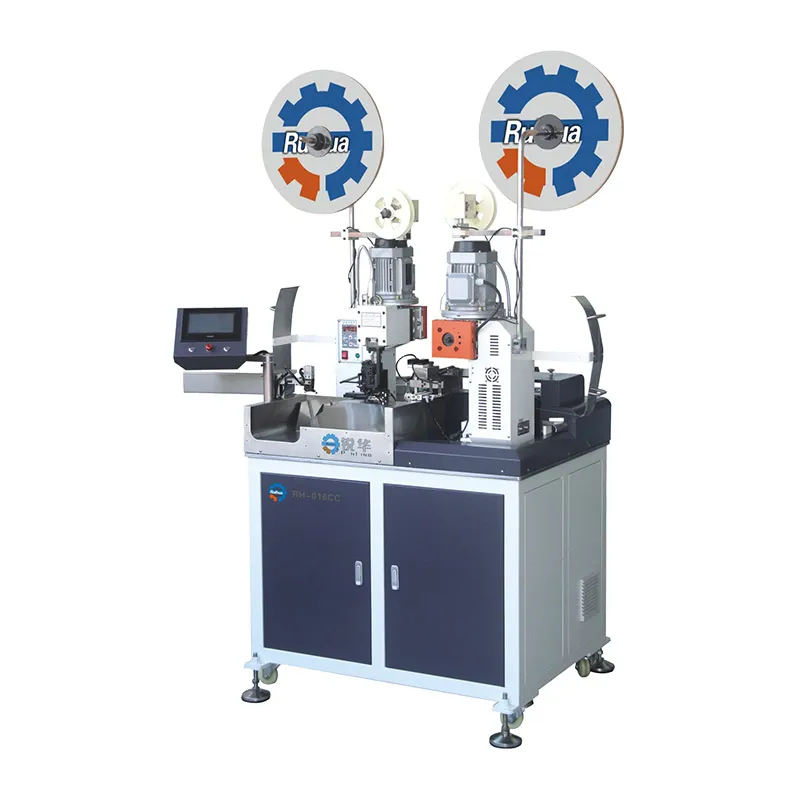

| General | Modelo | RH-016CC |
|---|---|---|
| Dimensiones (L×An×Al) | 1450×950×1600mm | |
| Peso | Aprox. 480kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×1.5m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 3500 alambres/hr |
| Procesamiento de alambre | Crimpado de terminales mediante mecanismo de husillo de bolas (cambio entre el lado A y el lado B) | |

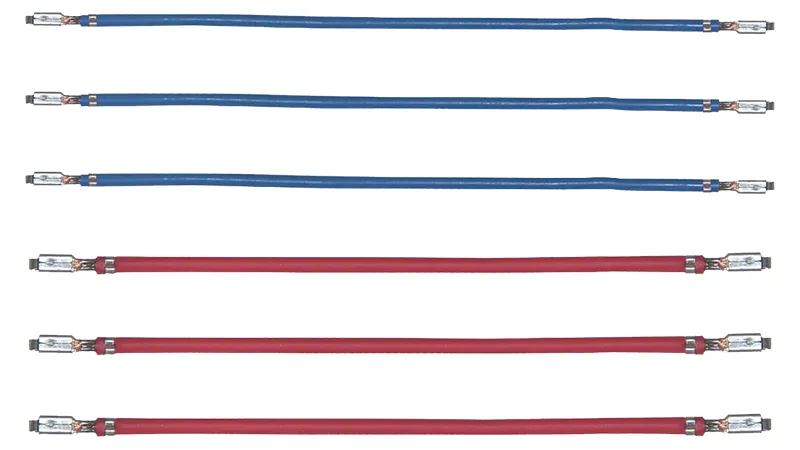

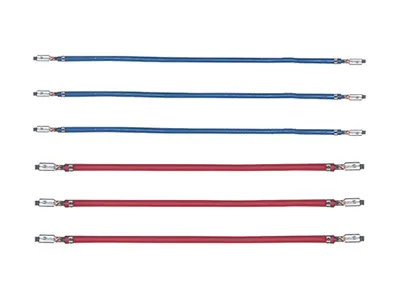

| Crimpado de dos lados, medio pelado de dos caras, crimpado de un lado + medio pelado de un lado, crimpado de un lado + torsión de un lado | ||
| Corte y pelado de cuchillas de tipo dividido, torsión por rotación del motor | ||
| Sistema de control | Control PLC, servomotor | |
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de una pantalla táctil, con servocontrol completo | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado del terminal (los productos calificados y no calificados se colocan por separado) |
| Rango de aplicación | Longitud de corte | 30-9999mm |
| Longitud de pelado | Delantero: 0-10mm Trasero: 0-15mm | |
| Tipo de alambre y cable | Alambre eléctrico, cable de núcleo sólido (AWG32#-AWG18#) |
El mecanismo de husillo de bolas coordina la alimentación y el pelado del alambre en ambos extremos, lo que brinda un rendimiento suave, sincronizado y preciso.
Equipado con una estructura de corte de terminales eficiente, admite el corte horizontal y directo de terminales mientras recolecta automáticamente los materiales de desecho para una eliminación eficiente y un espacio de trabajo más limpio.
Un sistema integrado de detección de errores muestra alertas en tiempo real en una pantalla táctil, lo que permite una resolución de problemas rápida y sencilla para minimizar el tiempo de inactividad.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
