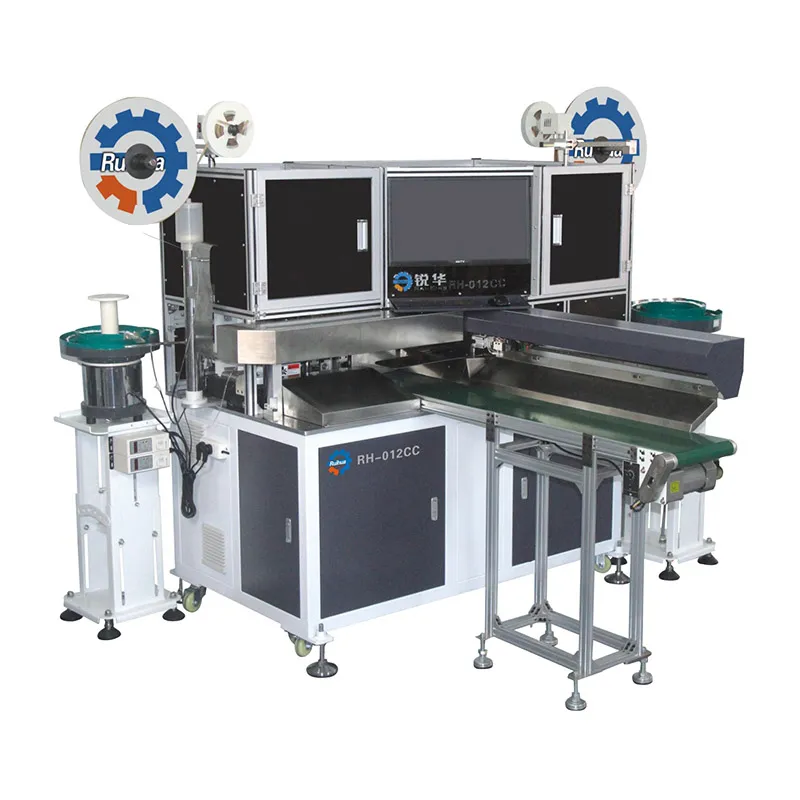

El ensamblaje de cables de gran volumen exige precisión y eficiencia, especialmente para cables que requieren procesamiento de cables de dos lados. Este equipo de terminación de cables integra el corte, el pelado, el crimpado y la inserción de la carcasa para ambos extremos del cable, ofreciendo configuraciones como el crimpado con estañado, la inserción de doble carcasa o la creación de configuraciones de cables largos y cortos. Capaz de clasificar automáticamente productos buenos y defectuosos, garantiza la eficiencia y la precisión para entornos de producción de alta velocidad.
| General | Modelo | RH-012CC-1 | RH-012CC-2 |
|---|---|---|---|
| Dimensiones (L×An×Al) | 2000×1200×1600mm | 2000×1200×1600mm | |
| Peso | Aprox. 850kg | Aprox. 850kg | |
| Fuente de alimentación | AC220V 50Hz | AC220V 50Hz | |
| Corriente nominal | 15A | 15A | |
| Potencia | Aprox. 7kW | Aprox. 7kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | ||
| Requisitos de espacio | 2.5×3.0m | 2.5×3.0m | |
| Fuerza de crimpado | 2T | 2T | |
| Funciones | Carcasa | Paso 1.0-VH3.96mm | |
| Capacidad de crimpado | Aprox. 8000-12000 crimpados/h (dependiendo de la longitud del cable y del número de pines) | Aprox. 7000-12000 crimpados/h (dependiendo de la longitud del cable y del número de pines) | |
| Sistema de control | Control PLC, servomotor | ||
| Procesamiento de alambre | Corte de alambre + crimpado a dos lados e inserción de carcasa, crimpado a dos lados, crimpado a un lado e inserción de la carcasa + crimpado a un lado, crimpado a un lado e inserción de la carcasa + estañado a un lado, crimpado a un lado e inserción de la carcasa + medio pelado a un lado, crimpado a un lado + estañado a un lado | ||
| Control de operación | La alimentación, el corte y el pelado de alambre se controlan a través de una pantalla táctil, con servocontrol completo PLC, cambio de una tecla a inserción y estañado de la carcasa de un solo lado | ||
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | ||
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de cable, bobinadora de papel, tanque de compensación de almacenamiento de aire | ||
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado del terminal (los productos calificados y no calificados se colocan por separado) | |
| Inspección de visión | Inspección del cable de cobre, el terminal de crimpado, el color y la carcasa del terminal (los productos calificados y no calificados se colocan por separado) | ||
| Torsión | Crimpado a un lado e inserción de la carcasa + estañado por un lado y torsión, crimpado por dos lados + inserción de la carcasa por un lado y torsión, crimpado por dos lados y torsión, crimpado por dos lados, Inserción de la carcasa y torsión | No | |

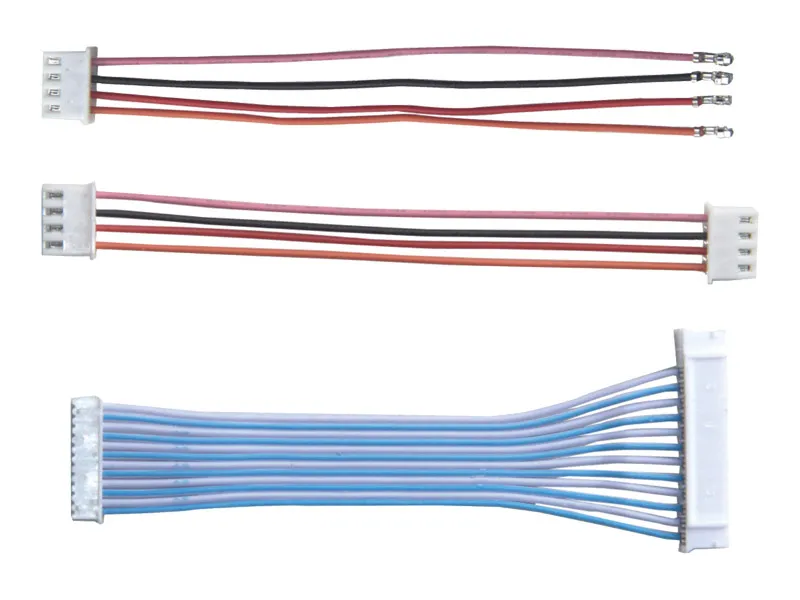

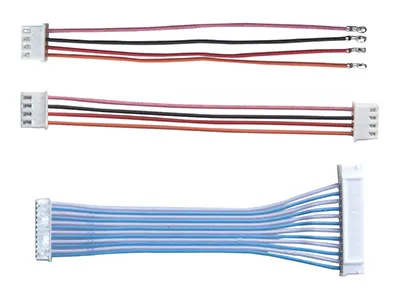

| Cables largos/cortos | Crimpado e inserción de la carcasa por un lado + estañado por un lado para cables de diferentes longitudes | No | |
| Rango de aplicación | Longitud de corte | 45-850mm (personalizable) | |
| Longitud de pelado | Delantero: 1-8mm, Trasero: 1-12mm | ||
| Tipo de alambre y cable | Cable eléctrico, cable de núcleo sólido (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG30#-AWG18#) | Cable plano (cable de alta temperatura, cable aislado de teflón, cable aislado de silicona, cable libre de halógenos) (AWG28#-AWG18#) | |
| Ancho máx. del cable | 45mm | ||
| Número de pines | 2-20 pines | 2-12 pines | |
Permite ajustes precisos para la longitud del cable, las dimensiones de corte, la longitud de pelado, la profundidad de la chaqueta/jacket, la posición de crimpado, la ubicación de la carcasa, la recuperación y los puntos de inspección a través de una interfaz de pantalla táctil intuitiva, lo que garantiza un funcionamiento preciso y fácil de usar.
Los cables cortos y largos se pueden procesar con longitudes de corte ajustables directamente en la pantalla táctil, lo que elimina la necesidad de reemplazar piezas, lo que simplifica los flujos de trabajo de producción.
Un sistema de sujeción robótico garantiza una alimentación de alambre estable, manteniendo una precisión de longitud constante y confiabilidad durante toda la operación.
Compatible con varios tipos de cables, incluidos cables planos, alambres de PVC, alambres con aislamiento de silicona, alambres de teflón y cables libres de halógenos, con opciones de espaciado que van de 0.8mm a 3.96mm para cumplir con diversos requisitos de producción.
Es compatible con aplicaciones 2-20P, requiriendo solo cambios mínimos de piezas para adaptarse a diferentes configuraciones, lo que lo hace versátil y eficiente para diversas necesidades de producción.
Un sistema integrado de monitoreo de fallas muestra alertas en tiempo real en la pantalla táctil, lo que permite a los operadores identificar y resolver problemas rápidamente, lo que garantiza una producción ininterrumpida y reduce el tiempo de inactividad.
Varios ingenieros senior de I+D con más de diez años de experiencia en el procesamiento de arneses de cables.
Equipos confiables diseñados para optimizar la automatización y la eficiencia en la producción de mazos de cables.
Respaldados por más de 1 década de experiencia, nos especializamos en el diseño y fabricación de equipos innovadores de procesamiento de alambre diseñados para cumplir con las necesidades cambiantes de la industria.
Las características y modificaciones personalizables abordan los requisitos de producción únicos en diversas industrias.
